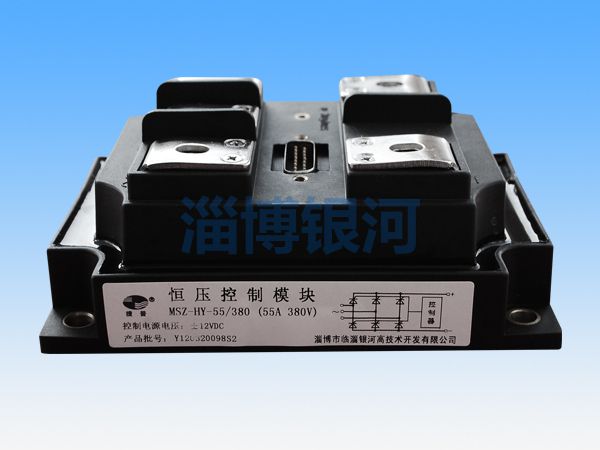

產品介紹

　　晶閘管恒流恒壓控制模塊是高度集成的反饋控制穩流穩壓系統，內置大功率晶閘管芯片、數字移相控制電路、反饋控制電路、保護電路和線性電壓、電流傳感器，是新一代高科技電力調控產品。

　　產品特點

　　①采用進口方形芯片、DBC板、高級熱絕緣材料，特殊焊結工藝。

　?、谥麟娐?、導熱基板、控制電路相互隔離，介電強度≥2500VAC，使用安全。

　?、蹮嵫h(huán)負載次數超過國家標準近10倍。

　?、懿捎镁€性控制穩流穩壓電路，高控制精度。

　?、葸^流、過熱、缺相保護。

　　產品用途

　　廣泛應用于電動機、發電機勵磁，蓄電池充電，各類電源，及各類大功率整流裝置電源的前級調壓。

　　模塊通用參數

　　(1)電網頻率f ：50HZ。

　　(2)輸入電壓范圍：單相：220±20%;三相：380V±20%(線電壓)。

　　(3)恒流恒壓范圍：模塊標稱電流電壓的(10～85)%。

　　(4)恒流精度≤(1～3)%;恒壓精度≤(1～3)%(相對于負載變化60%，電網變化20%)。

　　(5)給定信號電壓:(0～10)VDC，電流：≤0.1mA。

　　(6)模塊絕緣電壓VISO(RMS)≥2500V。

?

　　模塊的規格型號

?

?

　　模塊的使用方法

?

?

　　模塊安裝尺寸及外形
